ในอุตสาหกรรมการชุบด้วยไฟฟ้าและการปรับพื้นผิว การเลือกใช้วัสดุที่เป็นสื่อกระแสไฟฟ้าส่งผลโดยตรงต่อคุณภาพการชุบ การใช้พลังงาน และอายุการใช้งานของอุปกรณ์ ในฐานะที่เป็นวัสดุคอมโพสิตที่ใช้งานได้ซึ่งรวมเอาการนำไฟฟ้าที่ดีเยี่ยมของทองแดงเข้ากับความต้านทานการกัดกร่อนที่เหนือกว่าของไทเทเนียม แท่งคอมโพสิตทองแดงไทเทเนียม- (หรือที่รู้จักกันทั่วไปในชื่อทองแดงหุ้มไทเทเนียม-) ได้กลายเป็นส่วนประกอบหลักของระบบแอโนดโลหะถังชุบด้วยไฟฟ้าสมัยใหม่ บทความนี้จะวิเคราะห์ข้อดีทางเทคนิคของแท่งคอมโพสิตทองแดงไทเทเนียม-และความท้าทายที่ต้องแก้ไขในการใช้งาน โดยเริ่มจากสภาพการใช้งานจริงของถังชุบด้วยไฟฟ้า
I. แท่งคอมโพสิตทองแดง-ไทเทเนียมคืออะไร

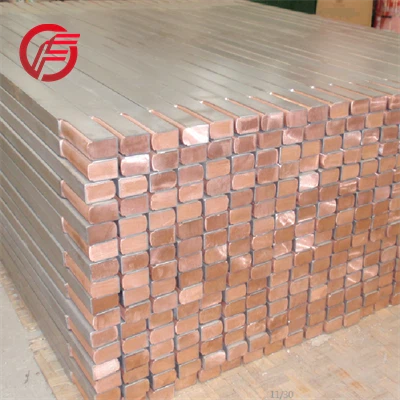

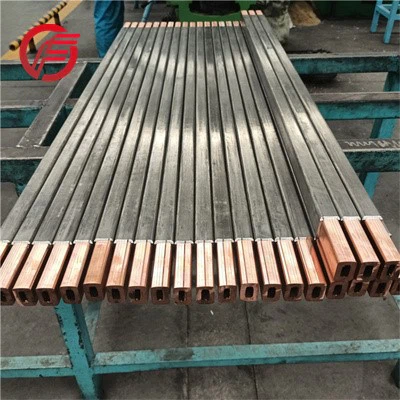

แท่งคอมโพสิตทองแดงไทเทเนียม-เป็นวัสดุผสมที่ทำโดยการเคลือบแท่งทองแดง (โดยปกติจะเป็นทองแดง T2 หรือทองแดงปลอดออกซิเจน-) ด้วยชั้นไทเทเนียมบริสุทธิ์ (เช่น ZTA1 หรือ ZTA2) ที่มีความหนาระดับหนึ่งโดยใช้การระเบิด + การรีด การอัดขึ้นรูปร้อน หรือกระบวนการผสมการรีดร้อนขั้นสูง ไม่ใช่พันธะทางกลธรรมดา แต่เป็นพันธะทางโลหะวิทยาที่เชื่อมโลหะทั้งสองอย่างแน่นหนาในลักษณะโครงสร้าง "ผิวหนัง-ห่อหุ้ม-เนื้อ" เพื่อให้มั่นใจว่าแกนทองแดงมีความนำไฟฟ้าสูง ขณะเดียวกันก็ใช้คุณสมบัติการเป็นฟิล์มของชั้นไทเทเนียมด้านนอกเพื่อต้านทานการกัดกร่อน
ครั้งที่สอง เงื่อนไขการใช้งานถังชุบด้วยไฟฟ้า: สภาพแวดล้อมสามมิติ "ไฟฟ้า-ความร้อน-เคมี" ที่รุนแรง
ถังชุบด้วยไฟฟ้าเป็นรูปแบบการใช้งานหลักทั่วไปและใช้กันอย่างแพร่หลายที่สุดสำหรับแท่งคอมโพสิตทองแดงไทเทเนียม- ในสภาพแวดล้อมนี้ แท่งนำไฟฟ้าต้องเผชิญกับความท้าทายร้ายแรงหลายประการ:
**สภาพแวดล้อมของอิเล็กโทรไลต์ที่มีฤทธิ์กัดกร่อนสูง:** สารละลายการชุบด้วยไฟฟ้ามักประกอบด้วยกรดซัลฟิวริก กรดไฮโดรคลอริก กรดโครมิก หรือเกลือที่มีฤทธิ์กัดกร่อนสูงหลายชนิด ซึ่งมีฤทธิ์กัดกร่อนอย่างมากกับโลหะธรรมดา บัสบาร์ทองแดงทั่วไปที่สัมผัสกับสารละลายการชุบโดยตรงจะกัดกร่อนและละลายอย่างรวดเร็ว ไม่เพียงแต่จะทำให้สารละลายการชุบปนเปื้อนเท่านั้น แต่ยังนำไปสู่การลดพื้นที่หน้าตัดที่เป็นสื่อกระแสไฟฟ้า-และเกิดความร้อนรุนแรงอีกด้วย
**แบริ่งความหนาแน่นกระแสไฟฟ้าสูง:** เนื่องจากแท่งนำไฟฟ้าแอโนด แท่งคอมโพสิตทองแดงไททาเนียม-จึงต้องทนกระแส DC หลายพันหรือหลายหมื่นแอมแปร์ ตามกฎของโอห์ม ความต้านทานของวัสดุนำไฟฟ้าส่งผลโดยตรงต่อแรงดันไฟฟ้าของถังและการใช้พลังงาน
**ปฏิกิริยาที่มาพร้อมกับออกซิเจน/คลอรีน:** ในระหว่างการชุบด้วยไฟฟ้าอะโนไลต์ที่ไม่ละลายน้ำ ออกซิเจน (ในสารละลายชุบที่เป็นกรด) หรือคลอรีน (ระบบคลอไรด์) จะถูกปล่อยออกมาจากพื้นผิวขั้วบวก ก๊าซที่เพิ่งเกิดใหม่เหล่านี้มีคุณสมบัติในการออกซิไดซ์ที่แรงมาก ทำให้เกิดการกัดกร่อนทางเคมีอย่างรุนแรงต่อวัสดุอิเล็กโทรด
วงจรความร้อนและความเครียดจากความร้อน: กระบวนการชุบด้วยไฟฟ้ามักเกี่ยวข้องกับการเพิ่มอุณหภูมิของอ่างหรือการผลิตเป็นระยะๆ โดยกำหนดให้แท่งนำไฟฟ้าต้องทนต่อการขยายตัวและการหดตัวจากความร้อนซ้ำๆ โดยไม่มีการแยกส่วนระหว่างผิว
III. ข้อได้เปรียบหลักของแท่งคอมโพสิตทองแดง-ไทเทเนียมในอ่างชุบโลหะด้วยไฟฟ้า
ภายใต้สภาวะที่ไม่เอื้ออำนวยเหล่านี้ แท่งคอมโพสิตทองแดง-ไทเทเนียมจะแสดงประสิทธิภาพที่ครอบคลุมซึ่งไม่มีวัสดุแบบดั้งเดิมเทียบได้:
"เปลือกนอก" - ทนต่อการกัดกร่อน การปกป้องพื้นผิว: ฟิล์มไทเทเนียมด้านนอกสัมผัสโดยตรงกับอิเล็กโทรไลต์ที่มีฤทธิ์กัดกร่อน และปล่อยก๊าซออกซิไดซ์ที่แรงออกมา ฟิล์มออกไซด์ที่หนาแน่นและทนทาน (TiO₂) ก่อตัวอย่างรวดเร็วบนพื้นผิวไทเทเนียม โดยแสดงสถานะพาสซีฟในสารละลายการชุบด้วยไฟฟ้าส่วนใหญ่ จึงช่วยปกป้องแกนทองแดงภายในจากการกัดกร่อนเช่นเกราะ ซึ่งจะช่วยยืดอายุการใช้งานของแท่งคอมโพสิตทองแดงไทเทเนียม-ได้มากกว่า 10 เท่าเมื่อเทียบกับอิเล็กโทรดทองแดงทั่วไป
"แกนชั้นใน" - ค่าการนำไฟฟ้าสูง การประหยัดพลังงาน และลดการใช้: ทองแดงมีค่าการนำไฟฟ้าสูงกว่าไทเทเนียมมาก แท่งคอมโพสิตทองแดงไทเทเนียม-ที่มีทองแดงที่มีความนำไฟฟ้าสูงเป็นวัสดุหลัก ช่วยให้มั่นใจได้ว่าการส่งกระแสไฟฟ้าจะมีการสูญเสียต่ำมาก แท่งคอมโพสิตคุณภาพสูง-สามารถมีความต้านทานระดับไมโครได้ต่ำถึง 7.77 × 10⁻⁶ Ω ซึ่งช่วยลดการสูญเสียพลังงานได้อย่างมีประสิทธิภาพ และหลีกเลี่ยงอุณหภูมิอ่างที่เพิ่มขึ้นและต้นทุนการทำความเย็นเนื่องจากการให้ความร้อนของแท่งนำไฟฟ้า
ความแข็งแรงและเสถียรภาพของโครงสร้าง: แท่งคอมโพสิตผสมผสานความเหนียวของทองแดงเข้ากับความแข็งแกร่งของไทเทเนียม ความแข็งแรงของผลผลิตสามารถเข้าถึงได้มากกว่า 128 MPa และความต้านทานแรงดึงสามารถสูงถึง 180-260 MPa ซึ่งเพียงพอที่จะรองรับแผ่นแอโนดหนักหรือตะกร้าไทเทเนียม และรักษาเสถียรภาพของโครงสร้างในระหว่างการกวนสารละลายหรือการเขย่าชิ้นงาน
การปนเปื้อนที่ลดลงและคุณภาพการเคลือบที่ดีขึ้น: เนื่องจากชั้นไทเทเนียมไม่สึกกร่อน ความเป็นไปได้ที่ไอออนของทองแดงจะเข้าสู่อ่างชุบและก่อให้เกิดปฏิกิริยาการแทนที่หรือการปนเปื้อนของโลหะเจือปนจึงถูกกำจัดโดยพื้นฐาน นี่เป็นสิ่งสำคัญในการรับประกันการยึดเกาะ ความบริสุทธิ์ และสีของสารเคลือบ
IV. ความท้าทายในการประยุกต์ใช้และมาตรการรับมือ
แม้ว่าแท่งคอมโพสิตทองแดงไทเทเนียม-จะมีประสิทธิภาพดีเยี่ยม แต่ความท้าทายทางเทคนิคต่อไปนี้ยังคงต้องได้รับการแก้ไขในการใช้งานจริงในอ่างชุบด้วยไฟฟ้าเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด:
**ความท้าทายด้านคุณภาพการเชื่อมประสาน**
ความท้าทาย: กระบวนการผลิตที่ไม่เหมาะสม (เช่น การเคลือบด้วยกลไกอย่างง่ายในช่วงแรก) อาจส่งผลให้เกิดช่องว่างหรือการยึดเกาะที่ไม่เพียงพอระหว่างชั้นไทเทเนียมและแกนทองแดง ภายใต้แรงกระแทกกระแสสูงหรือการหมุนเวียนด้วยความร้อน ความต้านทานของส่วนต่อประสานจะเพิ่มขึ้น และอาจเกิดการหลุดล่อนได้ ซึ่งนำไปสู่ความร้อนสูงเกินเฉพาะที่หรือความล้มเหลวของการนำไฟฟ้า
**วิธีแก้ปัญหา:** การใช้กระบวนการผสมแบบระเบิด + การรีด หรือกระบวนการคอมโพสิตรีดร้อนกระแสหลักในปัจจุบันเป็นกุญแจสำคัญในการบรรลุพันธะทางโลหะวิทยา การแก้ไขมาตรฐานแห่งชาติ GB/T 12769 ได้รวมวิธีการรีดร้อนไว้อย่างชัดเจนเพื่อให้แน่ใจว่าความต้านทานแรงเฉือนของส่วนต่อประสานเป็นไปตามมาตรฐาน ในระหว่างที่ผู้ใช้ยอมรับ สามารถยืนยันคุณภาพคอมโพสิตได้โดยการทดสอบอัลตราโซนิกหรือการตรวจสอบเครื่องจักร
**การออกแบบจุดสัมผัสที่เป็นสื่อกระแสไฟฟ้า**
ความท้าทาย: ไทเทเนียมเองก็มีค่าการนำไฟฟ้าต่ำ หากจุดสัมผัสระหว่างแท่งคอมโพสิตทองแดง-ของไทเทเนียมกับบัสบาร์ทองแดงของแหล่งจ่ายไฟยังคงใช้การสัมผัสทองแดงของไทเทเนียม-โดยตรง (เช่น หน้าสัมผัสในระนาบ) จะมีความไวสูงต่อความร้อนสูงเกิน การโค้งงอ และแม้แต่การเผาไหม้ของชั้นไทเทเนียมเนื่องจากความต้านทานการสัมผัสที่มากเกินไป
วิธีแก้ไข: โดยทั่วไป แนะนำให้ตัดเฉือนชั้นไทเทเนียมที่ปลายข้อต่อของแท่งคอมโพสิตทองแดงไทเทเนียม- เพื่อให้เห็นแกนทองแดงภายใน เพื่อให้สามารถเชื่อมต่อทองแดงโดยตรง-ถึง-ทองแดงได้ และรับประกันการนำไฟฟ้าที่ราบรื่น ความหนาแน่นกระแสที่ตะขอควรควบคุมให้อยู่ในช่วงที่เหมาะสม (เช่น น้อยกว่าหรือเท่ากับ 0.26A/ซม.²) เพื่อหลีกเลี่ยงไม่ให้ความร้อนสูงเกินไป
ความเสียหายและการซ่อมแซมชั้นไทเทเนียม
ความท้าทาย: เครื่องมือมีคมอาจทำให้ชั้นไทเทเนียมเกิดรอยขีดข่วนระหว่างการขนถ่ายขั้วบวกหรือการทำความสะอาดถัง เมื่อชั้นไททาเนียมได้รับความเสียหาย ของเหลวที่มีฤทธิ์กัดกร่อนจะซึมเข้าไปและกัดกร่อนสารตั้งต้นของทองแดง ทำให้เกิดการขยายตัว เฉพาะจุด การโป่ง หรือแม้แต่การแตกร้าวของชั้นไททาเนียม
วิธีแก้ไข: ต้องใช้ความระมัดระวังระหว่างการใช้งาน และควรตรวจสอบพื้นผิวของแท่งคอมโพสิตอย่างสม่ำเสมอ สำหรับความเสียหายเล็กน้อย สามารถใช้การเชื่อมไทเทเนียมเพื่อปิดผนึกได้ หากความเสียหายรุนแรง จำเป็นต้องเปลี่ยนใหม่
กระชับพอดีด้วยวัสดุแอโนด
ความท้าทาย: โดยปกติแล้วแท่งคอมโพสิตทองแดงไทเทเนียม-จะถูกสอดเข้าไปในตะกร้าหรือที่แขวนไทเทเนียมเพื่อเป็นคานขวางนำไฟฟ้า หากการสัมผัสไม่แน่น ศักยภาพพื้นผิวของแท่งคอมโพสิตทองแดงไทเทเนียม-จะเพิ่มขึ้นอย่างรวดเร็ว ทำให้เกิดปฏิกิริยาวิวัฒนาการของออกซิเจน/คลอรีนที่เข้มข้นขึ้น ในทางกลับกัน จะกัดกร่อนขอเกี่ยวตะกร้าไทเทเนียมและพื้นผิวของแท่งคอมโพสิต และเร่งการสลายตัวของสารเติมแต่งแบบออกซิเดชัน
วิธีแก้ไข: ตรวจสอบให้แน่ใจว่าแท่งคอมโพสิตทองแดงไทเทเนียม-และหัวหรือตะขอตะกร้าไทเทเนียมสัมผัสกันบนพื้นผิวและกดเข้าด้วยกันให้แน่น หากจำเป็น สามารถออกแบบโครงสร้างการเชื่อมต่อที่ยืดหยุ่นได้
V. แนวโน้มอุตสาหกรรมและแนวโน้มเทคโนโลยี
ด้วยความต้องการที่เพิ่มขึ้นในการอนุรักษ์พลังงาน การปกป้องสิ่งแวดล้อม และการชุบที่แม่นยำในอุตสาหกรรมการชุบด้วยไฟฟ้า การใช้แท่งคอมโพสิตทองแดงไทเทเนียม-จึงมีความลึกมากขึ้น ในด้านหนึ่ง การปรับปรุงมาตรฐาน GB/T 12769 ได้เพิ่มรูปทรงหน้าตัด-ที่หลากหลายมากขึ้น (เช่น สี่เหลี่ยมและแบน) และแท่งทองแดง-ทองแดงไทเทเนียมใหม่- สามชั้น- ซึ่งเพิ่มความแข็งแกร่งและประหยัดทองแดงโดยการเพิ่มแกนเหล็ก ในทางกลับกัน จากลักษณะการกัดกร่อนของการชุบประเภทต่างๆ (เช่น การชุบฮาร์ดโครม การชุบสังกะสี และการชุบนิเกิล) ผลิตภัณฑ์คอมโพสิตหลายชนิด เช่น ทองแดงหุ้มนิกเกิล-และทองแดงหุ้มเซอร์โคเนียม-ได้รับการพัฒนาเพื่อให้ตรงกับสภาพแวดล้อมของสื่อที่มีความต้องการมากขึ้น
โดยสรุป การอัพเกรดจากบัสบาร์ทองแดงธรรมดาไปเป็นแท่งคอมโพสิตทองแดงไทเทเนียม-ไม่ได้เป็นเพียงการเปลี่ยนวัสดุง่ายๆ เท่านั้น แต่ยังเป็นเหตุการณ์สำคัญในความก้าวหน้าของอุปกรณ์การชุบด้วยไฟฟ้าไปสู่ประสิทธิภาพที่สูงขึ้น อายุการใช้งานที่ยาวนานขึ้น และการทำงานที่เป็นมิตรต่อสิ่งแวดล้อมมากขึ้น แท่งคอมโพสิตทองแดงไทเทเนียม-ที่ผสมผสานระหว่างความแข็งแกร่งและความยืดหยุ่น ทำให้เกิดความสมดุลระหว่างความขัดแย้งหลักของการนำไฟฟ้าและความต้านทานการกัดกร่อนได้อย่างสมบูรณ์แบบ ในอุปกรณ์การชุบด้วยไฟฟ้าและโลหะวิทยาในอนาคต เมื่อกระบวนการคอมโพสิตสุกงอมและมีมาตรฐานมากขึ้น แท่งคอมโพสิตทองแดงไททาเนียม-จะยังคงทำหน้าที่เป็น "แกนหลัก" ของแอโนดโลหะ โดยจะรับน้ำหนักของกระแสขนาดใหญ่ ต้านทานตัวกลางที่มีฤทธิ์กัดกร่อน และปกป้องความเสถียรของ-กระบวนการบำบัดพื้นผิวขั้นสูง
